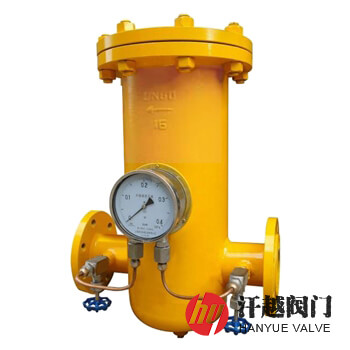

燃氣過濾器產品概述
燃氣過濾器是一種適用于公稱壓力不大于10.0MPa、公稱尺寸小于或等于600mm、工作溫度范圍為-20℃~60℃燃氣輸配系統中分離燃料氣氣流夾帶的雜物(灰塵、鐵銹和其他雜物)，保護下游管道設備免受損壞、污染、堵塞的組件，其筒體通常為鋼管組焊結構，也可采用碳素鋼或合金鋼鋼板卷制，當介質中含有硫、苯等腐蝕性物質時，宜采用不銹鋼或雙相鋼材料，對于需經常清洗或更換濾芯的工況，可設計成快開門式，即在筒體上焊接快開盲板，可實現快速開啟和關閉密封鎖緊，且具有聯鎖功能。本產品外殼上裝有進出口壓差測量裝置，通過它可以判別濾網堵塞情況，因此被廣泛應用在人工煤氣、天然氣、沼氣、液化石油氣及其混合氣等城鎮燃氣或其他可燃氣體的凈化過程中。
燃氣過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | 20# | 304 | 304L | 316 | 316L |
| 2 | 接 管 | 20# | 304 | 304L | 316 | 316L |
| 3 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
| 4 | 法 蘭 蓋 | Q235B | 304 | 304L | 316 | 316L |
| 5 | 濾 芯 | 304 | 304 | 304L | 316 | 316L |
| 6 | 濾芯支撐 | Q235B | 304 | 304L | 316 | 316L |
| 7 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 8 | 差 壓 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
燃氣過濾器技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | GB/T 36051-2018 燃氣過濾器 | ||||
| 法蘭標準 | GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 36051-2018 燃氣過濾器 | ||||
| 工作溫度 | -20℃ ~ 60℃ | ||||
| 過濾精度 | 20μm ~ 16000μm | ||||
燃氣過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸/mm | ||||
| D | L | H | H1 | dn | ||
| 20 (Class150) | 25 | 100 | 400 | 250 | 200 | 15 |
| 32 | 100 | 400 | 300 | 200 | 15 | |
| 40 | 125 | 450 | 300 | 200 | 15 | |
| 50 | 125 | 450 | 300 | 200 | 15 | |
| 65 | 150 | 550 | 350 | 250 | 25 | |
| 80 | 200 | 550 | 350 | 250 | 25 | |
| 100 | 200 | 600 | 450 | 300 | 25 | |
| 125 | 250 | 700 | 500 | 400 | 25 | |
| 150 | 300 | 800 | 550 | 400 | 25 | |
| 200 | 400 | 1000 | 700 | 550 | 50 | |
| 250 | 500 | 1200 | 900 | 650 | 50 | |
| 300 | 600 | 1300 | 1050 | 700 | 50 | |
| 350 | 800 | 1400 | 1250 | 850 | 50 | |
| 400 | 900 | 1600 | 1300 | 900 | 50 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||
燃氣過濾器結構圖
