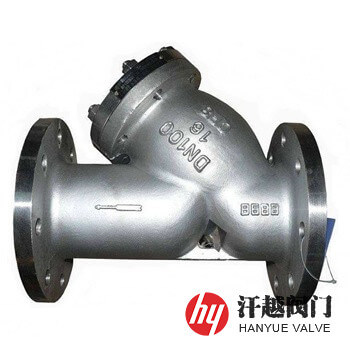

5A雙相鋼Y型過濾器產品概述
5A雙相鋼Y型過濾器是一種殼體和殼蓋由ASTM A995 GRADE 5A(CE3MN)或ASTM A890 GRADE 5A(CE3MN)及ASME SA-995 GRADE 5A(CE3MN)材質鑄制而成，濾筒及濾網采用UNS S32750材料制作的雙相不銹鋼Y型過濾器，其主體部件所使用的材料屬超級雙相不銹鋼鑄件，化學成分為C≤0.03%，Si≤1.0%，Mn≤1.5%，P≤0.04%，S≤0.04%，Cr:24.0%~26.0%，Ni:6.0%~8.0%，Mo:4.0%~5.0%，N:0.10%-0.30%，它一般在固溶處理狀態下使用，金相組織為在α鐵素體基體上分布有小島狀的奧氏體γ，α/γ比為50:50，與一代或二代雙相不銹鋼相比，它的顯著特點是超低碳、高鉻、高鎳、高鉬、高氮，在氯離子富集的環境下，耐點蝕指數PREN一般大于40，具有更好的抗孔蝕、縫隙腐蝕、應力腐蝕性能和更高的強度，因此，本產品被廣泛應用于石油、石化、化工、造紙、海水淡化及其相關領域。
5A雙相鋼Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 殼 體 | ASTM A995 Gr.5A | ASTM A995 CE3MN | ASTM A890 Gr.5A | ASTM A890 CE3MN |
| 2 | 殼 蓋 | ASTM A995 Gr.5A | ASTM A995 CE3MN | ASTM A890 Gr.5A | ASTM A890 CE3MN |
| 3 | 濾 筒 | UNS S32750 | UNS S32750 | UNS S32750 | UNS S32750 |
| 4 | 濾 網 | UNS S32750 | UNS S32750 | UNS S32750 | UNS S32750 |
| 5 | 墊 片 | PTFE | PTFE | PTFE | PTFE |
| 6 | 螺 栓 | ASTM A193 B8M | ASTM A193 B8M | ASTM A193 B8M | ASTM A193 B8M |
| 7 | 螺 母 | ASTM A194 8M | ASTM A194 8M | ASTM A194 8M | ASTM A194 8M |
5A雙相鋼Y型過濾器性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 氣密性試驗壓力(MPa) | 2.0 | 5.0 | 11.0 | 15.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991 | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗驗收 | SH/T 3411-1999、HG/T 21637-1991 | |||
| 過濾精度 | 2目 ~ 600目 | |||
5A雙相鋼Y型過濾器主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 150 | ? | 134 | 60 | 150 | 5 | 351 | 205 |
| ? | 142 | 70 | 6 | 388 | 260 | ||
| 1 | 152 | 70 | 8 | 468 | 300 | ||
| 1 ? | 168 | 75 | 10 | 540 | 380 | ||
| 1 ? | 200 | 90 | 12 | 640 | 410 | ||
| 2 | 217 | 105 | 14 | 683 | 480 | ||
| 2 ? | 252 | 150 | 16 | 755 | 540 | ||
| 3 | 282 | 175 | 18 | 853 | 580 | ||
| 4 | 309 | 200 | 20 | 900 | 645 | ||
| 5 | 351 | 205 | 24 | 1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
5A雙相鋼Y型過濾器結構圖
