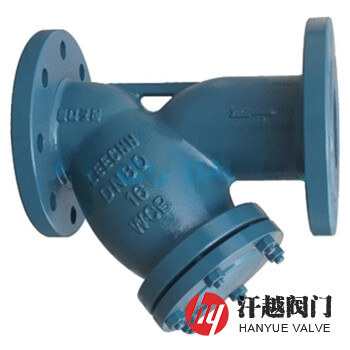

磁性Y型過濾器產品概述
磁性Y型過濾器是一種通過殼蓋上加裝的磁棒和放置在殼體內部的濾網，把介質流中的含鐵金屬小顆粒和其他堵塞物從物料中分離出來的Y型磁性過濾器。其磁棒一端固定在端蓋上，另一頭則伸入濾網內，當流體從入口端進入后，其中較大的固體顆粒會被置有相應目數的絲網所阻攔，而粒徑更小的鐵屑和鐵粉等鐵性雜質則會受到磁棒磁力的作用吸附在磁棒套管上，從而達到徹底凈化物料的目的，保障介質滿足工藝設計要求和生產裝置的正常穩定運行。本產品具有磁力強，體積小，結構簡單，可以很方便的連接在管路中，拆卸簡便等優點，當使用一段時間，需要清洗時，只需將濾網和磁力棒取出，處理后重新裝上即可照常使用，當磁鐵失效或濾網變形后，更換也很方便。
磁性Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 濾 筒 | 304 | 304 | 304L | 316 | 316L |
| 3 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 4 | 密 封 件 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
| 5 | 殼 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 6 | 螺 栓 | 35CrMo | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 35CrMo | 304 | 304 | 316 | 316 |
磁性Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
| 過濾精度 | 0.02mm ~ 16.0mm | ||||
磁性Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | ||
| L | H | L | H | ||||
| 16 | 80 | 285/282 | 175 | 16 | 300 | 606/640 | 410 |
| 100 | 305/309 | 200 | 350 | 668/683 | 480 | ||
| 125 | 350/345 | 205 | 400 | 755/755 | 540 | ||
| 150 | 385/388 | 260 | 450 | 853/853 | 580 | ||
| 200 | 485/468 | 300 | 500 | 890/900 | 645 | ||
| 250 | 552/540 | 380 | 600 | 1060/1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
磁性Y型過濾器結構圖
