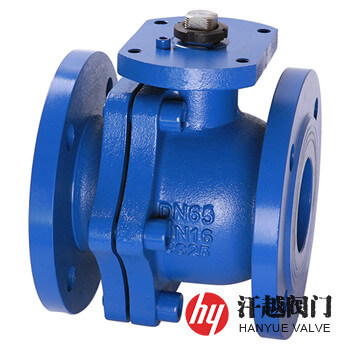

德標球閥產品概述
德標球閥無論是技術要求、材料、試驗方法、檢驗規則，還是外形及連接尺寸均按DIN標準，其設計采用DIN 3357，結構長度符合DIN 3202要求，法蘭端按DIN 2543~2545的規定。該閥按結構形式分為浮動球和固定球二種，浮動球球閥由于球體下端無固定支承，閥關閉時，在流體壓力作用下，球體將產生相應的位移，離開入口端密封座而壓緊在出口端密封座上，使介質在出口端密封座受到阻截，即實際上只有出口端密封座發揮密封作用，而入口端密封座與球體間保持一很小的浮動間隙，當高壓或公稱通徑大于DN200時，通常設計成固定球，它的球體不產生浮動量，可保證雙向密封，使閥門的啟閉扭矩減小，密封座上的載荷波動幅度較小。本產品有帶高平臺和不帶兩種，廣泛應用于石化、化工、制藥、造紙、環保、電力等行業。
德標球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | GG-25 | GS-45 | 1.4308 | 1.4306 | 1.4408 |
| 2 | 閥 蓋 | GG-25 | GS-45 | 1.4308 | 1.4306 | 1.4408 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 1.4021 | 1.4021 | 1.4301 | 1.4306 | 1.4401 |
| 5 | 閥 桿 | 1.4021 | 1.4021 | 1.4301 | 1.4306 | 1.4401 |
| 6 | 填料壓蓋 | GG-25 | GS-45 | 1.4308 | 1.4306 | 1.4408 |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 螺 栓 | 24CrMo5 | 24CrMo5 | A2 | A2 | A4 |
| 9 | 螺 母 | St 50.2 | St 50.2 | A2 | A2 | A4 |
德標球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 殼體試驗壓力(MFPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | DIN 3357-1、EN 12516-1 | ||||
| 結構長度 | DIN 3202F1/F4/F5/F17/F18 | ||||
| 連接法蘭 | DIN 2543~2551、EN 1092-1 | ||||
| 檢驗試驗 | DIN 3230-3、EN 12266 | ||||
德標球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 115(F4) | 95 | 65 | 45 | 14-2 | 4-14 |
| 20 | 120(F4) | 105 | 75 | 58 | 16-2 | 4-14 | |
| 25 | 125(F4) | 115 | 85 | 68 | 16-2 | 4-14 | |
| 32 | 130(F4) | 140 | 100 | 78 | 16-2 | 4-18 | |
| 40 | 140(F4) | 150 | 110 | 88 | 16-3 | 4-18 | |
| 50 | 150(F4) | 165 | 125 | 102 | 18-3 | 4-18 | |
| 65 | 170(F4) | 185 | 145 | 122 | 18-3 | 8-18 | |
| 80 | 180(F4) | 200 | 160 | 138 | 20-3 | 8-18 | |
| 100 | 190(F4) | 220 | 180 | 158 | 20-3 | 8-18 | |
| 125 | 325(F5) | 250 | 210 | 188 | 22-3 | 8-18 | |
| 150 | 350(F5) | 285 | 240 | 212 | 22-3 | 8-22 | |
| 200 | 400(F5) | 340 | 295 | 268 | 24-3 | 12-22 | |
| 250 | 450(F5) | 405 | 355 | 320 | 26-3 | 12-26 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
