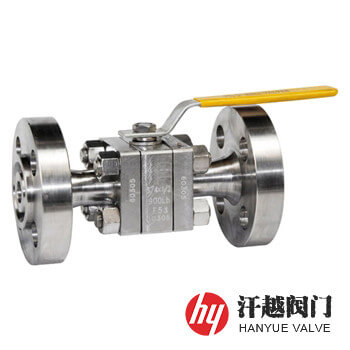

ASTM A182 F53球閥產品概述
A182 F53球閥是一種主要承壓件和控壓件采用ASTM A182 Gr. F53或UNS S32750等鍛件或棒料加工而成，具有很好的耐局部腐蝕和耐氯化物應力腐蝕及高強度的雙相鋼球閥。該閥所使用的材質屬超級雙相不銹鋼，相當于國標牌號022Cr25Ni7Mo4N(S25073)，主要化學成分為24.0%~26.0%Cr、6.0%~8.0%Ni、3.0%~5.0%Mo、0.24%~0.32%N，0.50%Cu，其綜合了許多鐵素體鋼和奧氏體鋼的優良性能，PRE值高于40，有良好的耐蝕性和強度特性，由于鋼中鉻和鉬的百分比含量都很高，所以擁有優良的抗點蝕、縫蝕和均勻腐蝕的能力，其中的雙相組織保證了它有很高的抗應力腐蝕開裂，而且強度也相當高，因此，本產品特適合安裝在化工、石油、石化和動力工業中以河水、地下水和海水等為冷卻介質的換熱設備上，作啟閉裝置用。
ASTM A182 F53球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 中 體 | ASTM A182 F53 | UNS S32750 | 022Cr25Ni7Mo4N | S25073 |
| 2 | 左右閥體 | ASTM A182 F53 | UNS S32750 | 022Cr25Ni7Mo4N | S25073 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、ASTM A182 F53+HF | |||
| 4 | 球 體 | ASTM A182 F53 | UNS S32750 | 022Cr25Ni7Mo4N | S25073 |
| 5 | 閥 桿 | ASTM A182 F53 | UNS S32750 | 022Cr25Ni7Mo4N | S25073 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | ASTM A193 B8M | ASTM A193 B8M | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 8 | 螺 母 | ASTM A194 8M | ASTM A194 8M | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
ASTM A182 F53球閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
ASTM A182 F53球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | ? | 13 | 216 | 2500 | ? | 13 | 264 |
| ? | 19 | 229 | ? | 19 | 273 | ||
| 1 | 25 | 254 | 1 | 25 | 308 | ||
| 1 ? | 32 | 279 | 1 ? | 32 | 349 | ||
| 1 ? | 38 | 305 | 1 ? | 38 | 384 | ||
| 2 | 49 | 368 | 2 | 42 | 451 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
ASTM A182 F53球閥結構圖
我廠生產ASTM A182 GRADE F53浮動球閥、ASTM A182 GRADE F53固定球閥、ASTM A182 GRADE F53三通球閥、ASTM A182 GRADE F53四通球閥等。如果你需訂購其他不銹鋼球閥產品，咨詢時請注明規格型號，或告知結構類型、公稱壓力、公稱通徑、閥體和內件材料、工作介質和溫度、端部連接形式、驅動方式等。
