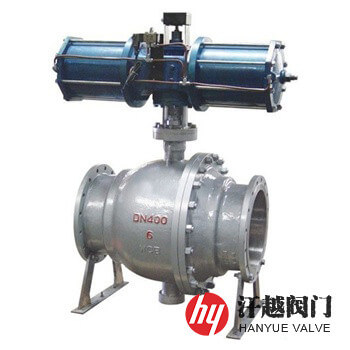

氣動噴煤球閥產品概述
氣動噴煤球閥由卸灰球閥和氣動執行機構兩部分組成，外裝控制系統，其開啟和關閉動作是由氣缸驅使閥桿轉動，從而帶動球體在閥腔內正反向回轉90°來實現的。如需開啟閥門時，使電磁換向閥得電，此時，氣源由氣缸的A腔進入，從B腔排出，推動左右活塞向相反方向運動，使輸出軸帶動球體逆時針旋轉90°，連通左右閥體組成的通道，閥處于直通狀態，相反，要關閉閥門時，電磁換向閥失電，從氣缸的B腔進氣，由A腔排氣，推動兩活塞向中間移動，使轉動軸帶動圓球順時針轉動90°，斷開左右閥體組成的通道，閥處于切斷狀態。本產品特適用于煤粉噴吹的氣固二相介質中，在閥門開啟向高爐噴吹煤粉時，不會積灰卡住，而閥門關閉后，又能很好的密封，不會產生泄漏。
氣動噴煤球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 上下閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 4 | 球 體 | A105 | 304 | 304L | 316 | 316L |
| 5 | 閥 座 | 增強耐磨耐高溫四氟、對位聚苯、聚醚醚酮、A105+硬鉻、不銹鋼+硬質合金 | ||||
| 6 | 支 撐 圈 | 2Cr13 | 304 | 304L | 316 | 316L |
| 7 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | 底 蓋 | Q235-B | 304 | 304L | 316 | 316L |
氣動噴煤球閥性能規范
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 高壓液體密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.275 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門 結構長度 | ||||
| 法蘭尺寸 | JB/T 79-2015、GB/T 9124.1-2019、HG/T 20592-2009等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗與試驗 | ||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
氣動噴煤球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 2.5 ~ 6 | 150 | 400 | 265 | 225 | 202 | 18-3 | 8-18 |
| 200 | 500 | 320 | 280 | 258 | 20-3 | 8-18 | |
| 250 | 600 | 375 | 335 | 312 | 22-3 | 12-18 | |
| 300 | 700 | 440 | 395 | 365 | 22-4 | 12-22 | |
| 350 | 800 | 490 | 445 | 415 | 22-4 | 12-22 | |
| 400 | 900 | 540 | 495 | 465 | 22-4 | 16-22 | |
| 450 | 1000 | 595 | 550 | 520 | 22-4 | 16-22 | |
| 500 | 1000 | 645 | 600 | 570 | 24-4 | 20-22 | |
| 600 | 1067 | 755 | 705 | 670 | 30-5 | 20-26 | |
| 700 | 1200 | 860 | 810 | 775 | 30-5 | 24-26 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
