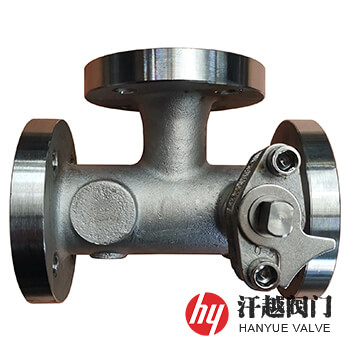

組合式三通球閥

組合式三通球閥產品概述

組合式三通球閥由直通式浮動球閥與套筒式止回閥組合而成，它的閥體內分別設有高壓、低壓和中通三條通道，并均與閥體的中間腔體連通，且高壓通道內有用于控制它開閉的球體密封副，而低壓通道上也設有用于控制低壓通道開閉的止回閥密封副。在高壓通道與低壓通道相通時，由于高壓介質對止回閥密封副施加的壓力大于低壓介質對止回閥密封副施加的壓力，止回閥密封副向低壓通道移動直至止回閥與低壓通道的流進端構成密封，此時便只有高壓通道與中通通道連通，當關閉高壓通道內的球閥時，轉動球閥，截斷高壓通道，止回閥密封副只受到低壓介質對其的壓力，止回閥密封副向高壓通道移動，使得低壓通道與中通通道連通，此時，球閥受到高壓介質和低壓介質同時對其的壓力，而高壓介質對球閥的壓力大于低壓介質對球閥的壓力，使得球閥緊緊的壓在球閥出口處的閥座上，形成密封，防止隨著閥門在使用一定時間后預緊力消失后造成高壓介質泄漏的現象。

組合式三通球閥由于在高壓和低壓通道內分別設置了球閥和止回閥密封副，通過閥桿旋轉球體將高壓通道的球閥密封副打開，高壓通道與中通通道連通，高壓介質得以流過閥門，同時低壓通道內的止回閥瓣在高低壓介質的壓差作用下將低壓通道關閉，由此使得高壓通道處于開啟狀態而低壓通道處于關閉狀態，經閥桿帶動球體旋轉將高壓通道的球閥密封關閉，高壓介質不能流過閥門，同時低壓通道內的止回閥瓣在低壓介質的壓力下脫離低壓閥座，使低壓介質得以流過閥門，由此使得高壓通道處于關閉狀態而低壓通道處于開啟狀態，實現了三通閥的目的。該閥由于將中間腔體的三通球體變為高壓通道的二通球體，并通過高壓通道的開啟和關閉控制低壓通道的關閉與開啟，當高壓通道關閉時，高壓介質將球體壓向閥座，壓力越大球體和該閥座之間的密封力就越大，由此避免了高壓介質通過球閥密封副向中通通道的泄漏。本產品的結構長度與傳統的L型三通球閥基本相同。

組合式三通閥主要用在焦爐氨水系統中，在系統停車，管路設備檢修時，將它關閉以截斷氨水介質，而系統正常運行時，它始終處于全開啟狀態。其右側球閥接高壓系統，左側止回閥接低壓系統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出，噴射完畢后，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。由于該閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間后裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座緊密接觸，從而閥門仍具有很好的密封性能。本產品徹底解決了傳統的L型三通球閥容易密封失效的問題。

組合式三通球閥部件材料

組合式三通球閥性能規范

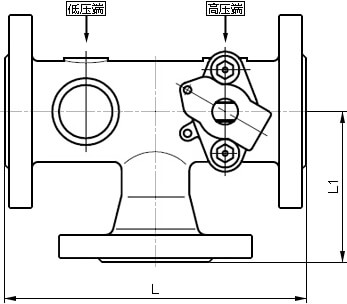

組合式三通球閥主要尺寸

組合式三通球閥結構圖

如果你需訂購我廠三通球閥產品，咨詢時煩請說明規格型號、公稱尺寸、公稱壓力、材質、驅動裝置(手動、氣動、電動等)。本產品閥體為整體式結構設計，能更有效地防止閥門的外漏。
