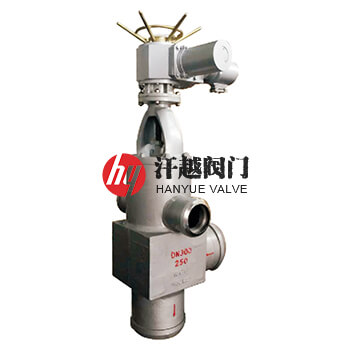

高加入口閥產品概述
高加入口閥是一種安裝在高壓加熱器入口處，與出口止回閥配套使用，在高加發生故障時，快速切斷高壓加熱器給水，使高加解列，給水經旁路進入鍋爐，從而保障機組正常運行的四通閥，其分為上下閥座，上層是走小旁路，下路是走主路過高加，通過兩個密封面調節給水走向，當往高壓加熱器注水后，隨著水的壓力不斷升高，當水壓升到相應的值后，借助作用于閥桿截面的壓差使閥桿向上運動帶起閥瓣開通了進入高壓加熱器的通道，主路開啟，旁路關閉，高加投入運行，當高壓加熱器發生管系破裂事故而使水位超過允許值時，液位反饋信號通過控制系統，打開電磁閥，凝結水進入活塞缸上方，推動閥瓣下落，打開旁路關閉主路，使高壓加熱器解列，給水通過閥上面兩旁通管道經止回閥直接進入鍋爐。本產品也可根據系統需求采用電動執行機構控制，由事故信號反饋，通過閥門上部的電動裝置，驅動閥門動作，實現保護高加的功能。
高加入口閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | WCB | WB36 | WC6 | WC9 |
| 2 | 閥 蓋 | WCB | WB36 | WC6 | WC9 |
| 3 | 閥 桿 | 2Cr13 | 2Cr13 | 25Cr2Mo1V | 20Cr1Mo1V |
| 4 | 閥 瓣 | WCB | WB36 | WC6 | WC9 |
| 5 | 閥 座 | 25 | WB36 | 15CrMoA | 12CrMoVA |
| 6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
| 8 | 活 塞 桿 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
高加入口閥技術規范
| 公稱壓力PN(MPa) | 10.0 | 20.0 | 25.0 | 32.0 |
| 殼體水壓試驗壓力(MPa) | 15.0 | 30.0 | 37.5 | 48.0 |
| 密封水壓試驗壓力(MPa) | 11.0 | 22.0 | 27.5 | 35.2 |
| 氣密封試驗壓力(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| 設計制造 | NB/T 47044、DL/T 531、ASME B16.34、JIS E-101 | |||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||
| 連接端部 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||
高加入口閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||||
| L | L1 | L2 | H | H1 | ||
| 200 ~ 320 | 125 | 275 | 275 | 540 | 237 | 782 |
| 150 | 320 | 320 | 600 | 270 | 887.5 | |
| 175 | 375 | 375 | 680 | 280 | 909 | |
| 200 | 400 | 400 | 720 | 350 | 1012 | |
| 225 | 420 | 420 | 740 | 400 | 1061.5 | |
| 250 | 520 | 520 | 800 | 430 | 1142.5 | |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||

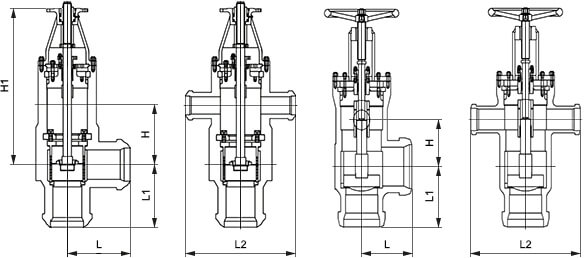

高加入口閥結構圖
本產品按閥體進出口型式分為直通式和角式兩種。如果你需訂購我廠電站閥產品，咨詢時煩請說明壓力級別、公稱尺寸、殼體材質、工作壓力、工作溫度等。
