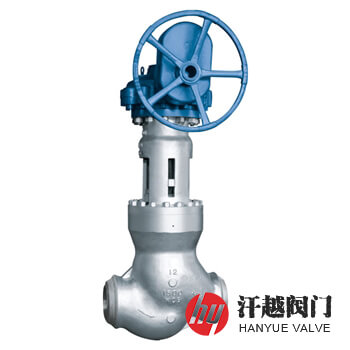

高溫高壓電站截止閥產品概述
高溫高壓電站截止閥是一種適用于公稱壓力PN為20、25、32MPa，工作溫度等于或低于425℃或工作壓力p為10、14、17MPa，工作溫度為510、540、570℃，工作介質為水、蒸汽的截止閥，其通過閥桿做旋轉升降運動，來實現管路介質的接通或切斷，當順時針方向旋轉手輪時，閥桿螺紋下旋，閥瓣密封面與閥座密封面緊密接觸，閥處于關閉狀態，當逆時針方向旋轉手輪時，閥桿螺紋上旋，閥瓣密封面與閥座密封面脫開，閥開啟。該閥中腔通常采用壓力自密封結構，密封環為S軟鋼，30°錐角設計，有利于變形，在介質壓力作用下閥蓋向上移動，密封環在閥體與閥蓋錐面之間受擠壓，產生變形，阻止介質外泄，介質壓力越高，密封力越大。本產品特適合安裝在火力發電站水、汽管道上，作啟閉裝置用。
高溫高壓電站截止閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 2 | 閥 座 | A105 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 3 | 閥 瓣 | A105 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 4 | 閥 桿 | A182 F6a CL.2 | A182 F11 | A182 F22 | 25Cr2MoVA | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 5 | 閥 蓋 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 6 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 四 開 環 | A182 F6a CL.2 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | 填料壓板 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
高溫高壓電站截止閥性能規范
| 公稱壓力PN(MPa) | 20.0 | 25.0 | 32.0 | — | — | — |
| 工作壓力(MPa) | — | — | — | 10.0 | 14.0 | 17.0 |
| 工作溫度(℃) | — | — | — | 540 | 540 | 540 |
| 殼體水壓試驗壓力(MPa) | 30.0 | 37.5 | 48.0 | 30.0 | 40.0 | 48.0 |
| 倒密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 設計制造 | NB/T 47044、DL/T 531、ASME B16.34、JIS E-101 | |||||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||||
| 焊接坡口 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||||
高溫高壓電站截止閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 250 | 10 | 10 | 120 | 320 | 10 | 10 | 120 |
| 20 | 19 | 170 | 20 | 19 | 170 | ||
| 25 | 22 | 170 | 25 | 22 | 170 | ||
| 32 | 26 | 170 | 32 | 26 | 170 | ||
| 40 | 36 | 250 | 40 | 36 | 250 | ||
| 50 | 42 | 250 | 50 | 42 | 250 | ||
| 65 | 56 | 340 | 65 | 60 | 470 | ||
| 80 | 64 | 390 | 80 | 80 | 570 | ||
| 100 | 84 | 480 | 100 | 96 | 660 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
高溫高壓電站截止閥結構圖
