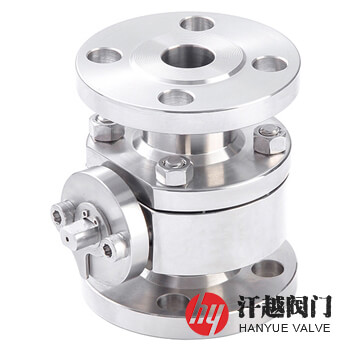

Inconel600球閥產品概述
Inconel600球閥是一種承壓件和控壓件由Inconel 600或Alloy600及UNS N06600等鑄造或鍛造成型，主要用于抗應力腐蝕，尤其適合高濃度的氯化物介質，同時，它還能抗高純度堿、沸濃硝酸、發煙硝酸、含硫和釩的高溫氣體及燃燒物腐蝕的英康乃爾合金球閥。該閥主體部件所使用的材料屬鎳鉻鐵合金，元素主要為6%~10%的Fe和14%~17%的Cr及高于72%的Ni，在大氣、水和蒸汽介質中耐蝕性優異，在一些弱酸、稀的氧化和還原性酸中耐蝕性也很好，在各種弱有機酸中腐蝕率也很低，其中的高鎳成分不僅使它對氯離子的應力腐蝕可以說是免疫，而且在堿性溶液中亦有很強的耐腐蝕能力，如在沸騰溫度NaOH溶液中，NaOH濃度可達80%，當NaOH中有硫化物時，其耐蝕性優于純鎳，此鋼還耐各種中性、苛性鹽的腐蝕，能用于室溫下的干氯氣和干氯化氫氣，但在高溫下僅能用于≤550℃氟化氫氣體中。本產品由于兼有耐蝕、耐熱、耐氧化和高強度等性能特點，因而被廣泛應用在石化、化工、化學、熱處理和核電等工業領域。
Inconel600球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | INCONEL 600 | ALLOY 600 | B564 UNS N06600 | B166 UNS N06600 |
| 2 | 閥 體 蓋 | INCONEL 600 | ALLOY 600 | B564 UNS N06600 | B166 UNS N06600 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCONEL600+HF | |||
| 4 | 球 體 | INCONEL 600 | ALLOY 600 | B564 UNS N06600 | B166 UNS N06600 |
| 5 | 閥 桿 | INCONEL 600 | ALLOY 600 | B564 UNS N06600 | B166 UNS N06600 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
Inconel600球閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
Inconel600球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | ? | 13 | 216 | 2500 | ? | 13 | 264 |
| ? | 19 | 229 | ? | 19 | 273 | ||
| 1 | 25 | 254 | 1 | 25 | 308 | ||
| 1 ? | 32 | 279 | 1 ? | 32 | 349 | ||
| 1 ? | 38 | 305 | 1 ? | 38 | 384 | ||
| 2 | 49 | 368 | 2 | 42 | 451 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
