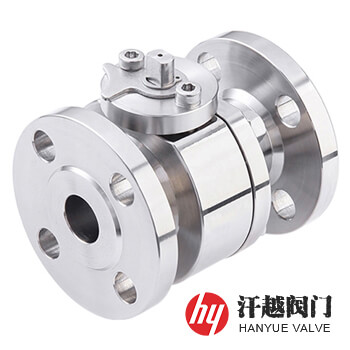

Incoloy825球閥產品概述
Incoloy825球閥是一種左右閥體、金屬閥座和球體及閥桿等主要零部件采用Incoloy 825或Alloy 825及UNS N08825等鑄件或鍛件制造而成，在氧化和還原環境下都具有抗酸和堿金屬腐蝕性能的鎳基合金球閥，該閥主體部件所使用的材料屬含少量鉬、銅和鈦的鎳-鐵-鉻固溶強化合金，化學成分為Ni:38.0%~46.0%、Cr:19.5%~23.5%、Fe:余量、C:≤0.05、Mn:≤1.0、Si:≤0.5、Mo:2.5%~3.5%、Cu:1.5%~3.0%、S:≤0.03、Al:≤0.2、Ti:0.6%~1.2%，具有耐腐蝕、強度高和抗高溫氧化性能，其中的高Ni含量使它提高了抗氯離子應力腐蝕開裂的抗力，高Cr成分則提供耐氧化性環境的能力，添加2.5%~3.5%的Mo是為了在水腐蝕用途中提高抗點蝕作用的能力，0.6%~1.2%的Ti起穩定化作用，1.5%~3.0%的Cu是賦予其抗硫酸腐蝕的性能，所以，本產品在各種介質中的耐蝕性都很好，包括如硫酸、磷酸、硝酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液等，適合安裝在許多還原性和各種氧化性介質管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流。
Incoloy825球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 左 閥 體 | INCOLOY 825 | ALLOY 825 | B564 UNS N08825 | B425 UNS N08825 |
| 2 | 右 閥 體 | INCOLOY 825 | ALLOY 825 | B564 UNS N08825 | B425 UNS N08825 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCOLOY825+HF | |||
| 4 | 球 體 | INCOLOY 825 | ALLOY 825 | B564 UNS N08825 | B425 UNS N08825 |
| 5 | 閥 桿 | INCOLOY 825 | ALLOY 825 | B564 UNS N08825 | B425 UNS N08825 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
Incoloy825球閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
Incoloy825球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 1500 | ? | 13 | 216 | 2500 | ? | 13 | 264 |
| ? | 19 | 229 | ? | 19 | 273 | ||
| 1 | 25 | 254 | 1 | 25 | 308 | ||
| 1 ? | 32 | 279 | 1 ? | 32 | 349 | ||
| 1 ? | 38 | 305 | 1 ? | 38 | 384 | ||
| 2 | 49 | 368 | 2 | 42 | 451 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
Incoloy825球閥結構圖
