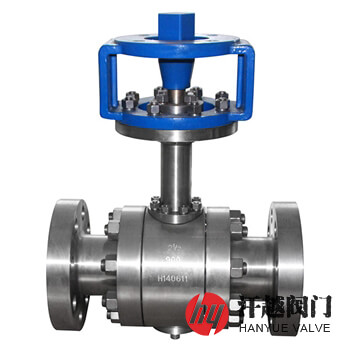

Incoloy800H球閥產品概述
Incoloy800H球閥是一種閥體、閥座、球體和閥桿等采用Incoloy800H或Alloy800H及ASTM B564 N08810等鑄件、鍛件或棒材制作而成，在高溫條件下有較高的強度，并具有優良的耐氧化和抗滲碳能力的球閥。該閥主體部件所使用的材料屬鐵鎳基耐蝕合金，其中含Fe≥39.5%，含Ni 30.0%~35.0%，含Cr 19%~23%，含C不超過0.1%，另還含少量的Mn、Si、Cu、Al、Ti等元素，它對氧化性及非氧化性酸液、堿液、脂肪酸和水均擁有很強的耐蝕性，能在長時間高溫環境中保持其組織的穩定性，有很強的耐氧化性能，這主要歸因于合金中高的鉻含量，這是因為鉻會在金屬表面形成致密的氧化鉻薄膜，而硅和鋁等元素對于形成結合牢固的氧化層亦有一定的貢獻，又由于該鋼中鎳含量高，組織的熱穩定性好，因此，在650℃以上的高溫下，與奧氏體不銹鋼相比較，蠕變強度更高。本產品適用于一般耐酸鋼和耐熱鋼不能勝任的工況條件，尤其是在電站、化學、石油化工工業等領域中得到廣泛的應用。
Incoloy800H球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 中 體 | INCOLOY 800H | ALLOY 800H | B564 UNS N08810 | B408 UNS N08810 |
| 2 | 左右閥體 | INCOLOY 800H | ALLOY 800H | B564 UNS N08810 | B408 UNS N08810 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCOLOY800H+HF | |||
| 4 | 球 體 | INCOLOY 800H | ALLOY 800H | B564 UNS N08810 | B408 UNS N08810 |
| 5 | 閥 桿 | INCOLOY 800H | ALLOY 800H | B564 UNS N08810 | B408 UNS N08810 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 盤 | INCOLOY 800H | ALLOY 800H | B564 UNS N08810 | B408 UNS N08810 |
| 8 | 下 閥 桿 | INCOLOY 800H | ALLOY 800H | B564 UNS N08810 | B408 UNS N08810 |
Incoloy800H球閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
Incoloy800H球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 600 | 2 | 49 | 292 | 900 | 2 | 49 | 368 |
| 2 ? | 62 | 330 | 2 ? | 62 | 419 | ||
| 3 | 74 | 356 | 3 | 74 | 381 | ||
| 4 | 100 | 432 | 4 | 100 | 457 | ||
| 6 | 150 | 559 | 6 | 150 | 610 | ||
| 8 | 201 | 660 | 8 | 201 | 737 | ||
| 10 | 252 | 787 | 10 | 252 | 838 | ||
| 12 | 303 | 838 | 12 | 303 | 965 | ||
| 14 | 334 | 889 | 14 | 322 | 1029 | ||
| 16 | 385 | 991 | 16 | 373 | 1130 | ||
| 18 | 436 | 1092 | 18 | 423 | 1219 | ||
| 20 | 487 | 1194 | 20 | 471 | 1321 | ||
| 24 | 589 | 1397 | 24 | 570 | 1549 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
